What's New with AWS? をExcel一覧にまとめたい

aws.amazon.com

"What's New with AWS?"の情報をExcel一覧にしたいと思い、"What's New with AWS?"のRSSからpythonで情報取得して、sqllite3のテーブルへInsert、テーブルの全レコードをExcelファイルにする簡単なスクリプトを作成しました。 かなりやっつけで作成したので、雑なスクリプトなので適宜、変更して使用したいと思います。

参考：Github (rss_aws)

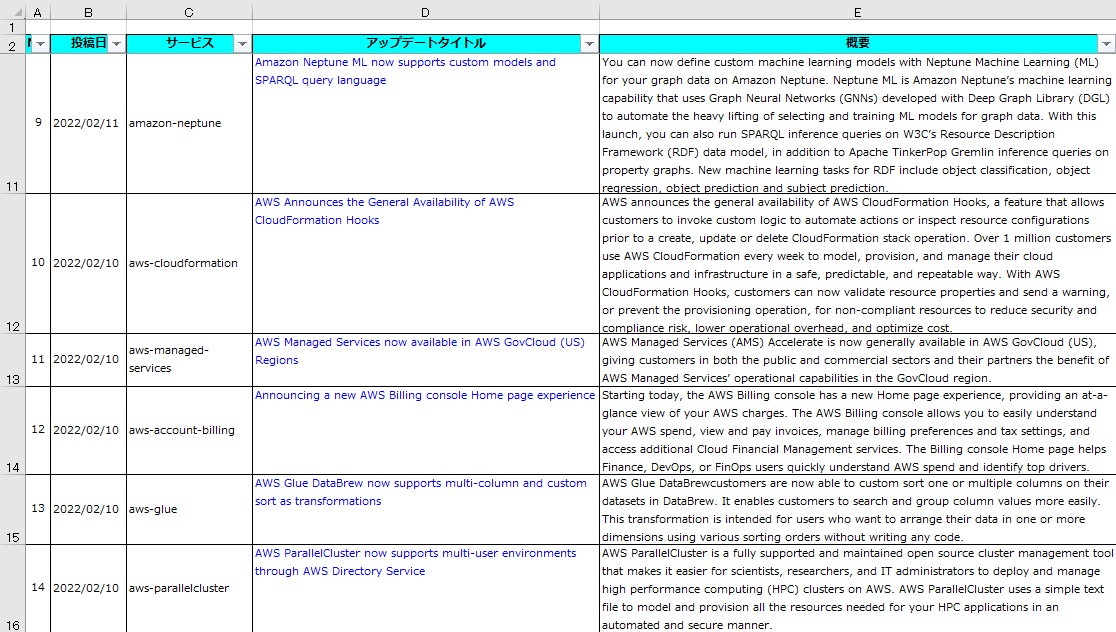

出力したExcel例

f:id:hitoshi-shoji:20220215100800j:plain
Excel出力例

ElastiCache(Redis)へRuby on RailsでTLS接続方法のメモ

ElastiCache(Redis)で認証(Redis auth)設定を構成する場合、Redisへの通信暗号化が前提となります。

1. redis-cli での接続確認

redis-cliは、通信暗号化機能が実装されていないため、stunnelを使用した疎通・接続確認が可能です。

Amazon ElastiCache の転送時の暗号化が有効化された Redis ノードへの接続に redis-cli を使用するにはどうすればよいですか? redis-cli を使用して送信中の暗号化を有効にした Redis 用 Amazon ElastiCache ノードへの接続

2. Rails consoleを使用した接続確認

[前提環境] Rails ClientがLinuxへ導入済みであること

$ ruby -v
ruby 2.6.6p146 (2020-03-31 revision 67876) [x86_64-linux]
$ gem -v
3.0.3
$ rails -v
Rails 5.2.4.3
$ gem list redis

*** LOCAL GEMS ***
redis (4.2.1)
redis-actionpack (5.2.0)
redis-activesupport (5.2.0)
redis-rack (2.1.3)
redis-rails (5.0.2)
redis-store (1.9.0)
redis-store-testing (0.0.2)

[通常時との差異] Redisオブジェクト作成時のurlを"rediss://"にします。 (url: 'rediss://<パスワード>@:<ポート>/0')

$ rails c
Loading development environment (Rails 5.2.4.3)
irb(main):001:0> redis = Redis.new(url: 'rediss://:This-is-a-sample-token@master.xxxxxxxxx.xxxxx.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://master.xxxxxx.xxxxxx.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.set "mykeyid0002", "123456789abcdefg"
=> "OK"
irb(main):003:0> redis.keys => ["mykeyid0002", "keyid1111", "mykeyid0001", "hoge"]

参考情報 Support of encryption when using Redis from Amazon ElastiCache

3. Rails session_store使用時の設定、接続/検証コマンド

Ruby on Railsサンプル簡易アプリをrails newで作成して、session_storeを用いたセッション管理をElastiCacheに格納するため以下session_store.rbを作成。

config/initializers/session_store.rb

<ApplicationName>::Application.config.session_store :redis_store, {
  servers: [
    {
      host: "master.xxxxxx.xxxxxx.apne1.cache.amazonaws.com",      xxx# EndPoint FQDN
      port: 6379,                                                                               # Port
      db: 0,
      password: "this-is-a-test-token",                                                # Radis auth token (password)
      ssl: true,                                                                                   # ssl enable
      namespace: "session"
    },
  ],
  expire_after: 90.minutes
}

rails s -b でアプリケーションを起動し、ブラウザからアクセスする。

$ rails s -b 10.0.X.XXX
=> Booting Puma
=> Rails 5.2.4.4 application starting in development
=> Run `rails server -h` for more startup options
Puma starting in single mode...
* Version 3.12.6 (ruby 2.6.6-p146), codename: Llamas in Pajamas
* Min threads: 5, max threads: 5
* Environment: development
* Listening on tcp://10.0.X.XXX:3000
Use Ctrl-C to stop

Rails ConsoleでElastiChacheにセッション情報が格納されているか確認する。

$ rails c
Running via Spring preloader in process 16498
Loading development environment (Rails 5.2.4.4)
irb(main):001:0> redis = Redis.new(url: 'rediss://:This-is-a-sample-token@master.XXXXXX.XXXXX.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://master.rXXXXX.XXXXXX.apne1.cache.amazonaws.com:6379/0>

irb(main):002:0> redis.keys
=> ["session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"]           ← Session情報Key

irb(main):003:0> redis.get "session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"　　　　
=> "\u0004\b{\u0006I\"\u0010_csrf_token\u0006:\u0006EFI\"1fRkIT2faQQxor1sqNiRaDCp6l3G2eEsKR2XA8ImG2ZI=\u0006;\u0000F"　　
↑　Session情報

#　他クライアントからRailsアプリケーションへアクセス
irb(main):004:0> redis.keys
=> ["session:2::19177af23f6ec49087bf08ca78deda97d7dd7f884d8b77f367df6d7599b4350a", "session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"]
↑ Session情報Keyが追加された

irb(main):005:0>

以上

ElastiCache(Redisクラスターモード無効/有効)への接続確認手順メモ

AWSからクライアントライブラリ提供はしておりません。大変申し訳ございません。 (以下資料のP.20参照) [AWS Black Belt Online Seminar 2017 Amazon ElastiCache] (https://d1.awsstatic.com/webinars/jp/pdf/services/20171214_AWS-Blackbelt-ElastiCache.pdf)

ただし、 "Redis 用 Amazon ElastiCache は、オープンソース Redis のデータ形式および Redis API との互換性を備えており、Redis クライアントとの連携が可能です。コードを変更することなく、自己管理型の Redis ワークロードを Redis 用 ElastiCache に移行できます。" Redis 互換 上記記載からオープンソースRedisに準拠したライブラリであれば使用可能かと思います。

Github: redis-rails Usage with Redis Cluster

ElastiCache(Redisサーバ)

ElastiCacheクラスタ名 モード シャード数 ノード数
rediscluster Clustered Redis 3 7
redisnoncluster Redis ReadReplica 1 2

Rails Client (AmazonLinux 2)

$ ruby -v
ruby 2.6.6p146 (2020-03-31 revision 67876) [x86_64-linux]
$ gem -v
3.0.3
$ rails -v
Rails 5.2.4.3
$ gem list redis

*** LOCAL GEMS ***
redis (4.2.1)
redis-actionpack (5.2.0)
redis-activesupport (5.2.0)
redis-rack (2.1.3)
redis-rails (5.0.2)
redis-store (1.9.0)
redis-store-testing (0.0.2)

Redisクラスターモード無効

$ rails c
Loading development environment (Rails 5.2.4.3)
irb(main):001:0> redis = Redis.new(url: 'redis://xxxxxxxxxx.xxxxx.ng.0001.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://xxxxxxxxxx.xxxxx.ng.0001.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.flushdb      <--- データ削除
=> "OK"
irb(main):003:0> redis.keys           <--- データ削除確認
=> []
irb(main):004:0> redis.set "mykeyid0001", "123456789abcdefg"       <--- データSET
=> "OK"
irb(main):005:0> redis.keys           <--- Key一覧確認
=> ["mykeyid0001"]
irb(main):006:0> redis.get "mykeyid0001"          <--- データGET
=> "123456789abcdefg"

Redisクラスターモード有効

$ rails c
Loading development environment (Rails 5.2.4.3)
irb(main):001:0> redis = Redis.new(cluster: %w[ **redis://xxxxxxxxxx.xxxxx.apne1.cache.amazonaws.com** :6379])
=> #<Redis client v4.2.1 for  **redis://10.0.XXX.XXX:6379/0 redis://10.0.XXX.XXX:6379/0 redis://10.0.XXX.XXX:6379/0** >
irb(main):002:0> redis.flushdb        <--- データ削除
=> "OK"
irb(main):003:0> redis.keys             <--- データ削除確認
=> []
irb(main):004:0> redis.set "mykeyid0001", "123456789abcdefg"      <--- データSET
=> "OK"
irb(main):005:0> redis.keys               <--- Key一覧確認
=> ["mykeyid0001"]
irb(main):006:0> redis.get "mykeyid0001"            <--- データGET
=> "123456789abcdefg"
irb(main):007:0> redis.set "mykeyid0002", "123456789abcdefg"     <--- 異なるKeyでデータSET
=> "OK"
irb(main):008:0> redis.set "mykeyid0003", "aaaaaaaaaaaaa"           <--- 異なるKeyでデータSET
=> "OK"
irb(main):009:0> redis.set "mykeyid0004", "bbbbbbbbbbbb"          <--- 異なるKeyでデータSET
=> "OK"
irb(main):010:0> redis.get "mykeyid0003"
=> "aaaaaaaaaaaaa"
irb(main):011:0> redis.keys
=> ["mykeyid0001", "mykeyid0002", "mykeyid0003", "mykeyid0004"]     <--- Key一覧確認

(略)

# 各ノード別接続してデータ分散されているか確認
$ rails c
Loading development environment (Rails 5.2.4.3)

# Cluster へ接続してKeyリスト取得
irb(main):001:0> redis = Redis.new(cluster: %w[redis://xxxxxxxxxxxx.xxxxxxx.apne1.cache.amazonaws.com:6379])
=> #<Redis client v4.2.1 for redis://10.0.XXX.XXX:6379/0 redis://10.0.XXX.XXX:6379/0 redis://10.0.XXX.XXX:6379/0>
irb(main):002:0> redis.keys
=> ["keyid0001", "keyid1001", "keyid1002", "keyid1003", "keyid1332", "keyid1333", "mykeyid0001", "mykeyid0002", "mykeyid0003", "mykeyid0004", "sessionid0001", "sessionid0002", "sessionid0003", "sessionid0004", "sessionid1111", "sessionid1112"]

# Keyのハッシュ値をもとにシャード毎にデータ格納されているか確認
# node0001-001(シャード1)
irb(main):001:0> redis = Redis.new(url: 'redis://xxxxxxxxxx.xxxxxxxxxxx.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://xxxxxxxxxxxxx-0001-001.eyz6sy.0001.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.keys
=> ["sessionid1112", "sessionid0001", "mykeyid0002", "mykeyid0003", "keyid0001", "keyid1333", "keyid1332", "keyid1002"]

# node0002-001(シャード2)
irb(main):001:0> redis = Redis.new(url: 'redis://xxxxxxxxxxxxx-0002-001.eyz6sy.0001.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://rxxxxxxxxxxxxx-0002-001.eyz6sy.0001.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.keys
=> ["sessionid0003", "sessionid1111", "sessionid0002", "keyid1001", "mykeyid0004"]

# node0003-001(シャード3)
irb(main):001:0> redis = Redis.new(url: 'redis://xxxxxxxxxxxxxr-0003-001.eyz6sy.0001.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://xxxxxxxxxxxxx-0003-001.eyz6sy.0001.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.keys
=> ["sessionid0004", "keyid1003", "mykeyid0001"]

　PCからAWS Systems Manager 経由で SSH トンネルを使用してプライベート VPCのEC2へログイン

参考情報

参考URL AWS　Systems Manager 経由で SSH トンネルを使用してプライベート VPC リソースにアクセスしたいと考えています。どうすればよいですか?

前提条件

Windowsでjqコマンドをインストールしてコマンドプロンプトで使う方法。その他OSへのインストール方法まとめ。

事前準備 AWS SSOログインのURL (ex) https://d-XXXXXXXX.awsapps.com/start

AWS CLI　導入ガイド macOS での AWS CLI バージョン 2 のインストール、更新、アンインストール Windows での AWS CLI バージョン 2 のインストール、更新、アンインストール

Session Managerプラグイン導入ガイド (オプション) AWS CLI 用の Session Manager plugin をインストールする

SSO ユーザで ローカルPC AWS CLI 実行手順 (任意のTerminalSoftを使用ください。WindowsはPowerShellまたは、Windows Terminalで使用可能です)

以下手順はWindows Treminal(PowerShell)の例となります。基本的にはMac、WSLのTerminalも同様です。

1. AWS シングルサインオン を使用するための AWS CLI の設定

# AWS SSO を使用するための名前付きプロファイルの設定

PS C:> aws --version
aws-cli/2.0.61 Python/3.7.7 Windows/10 exe/AMD64
PS C:> aws configure sso
SSO start URL [None]: https://d-95671852ef.awsapps.com/start
SSO Region [None]: ap-northeast-1
Attempting to automatically open the SSO authorization page in your default browser.
If the browser does not open or you wish to use a different device to authorize this request, open the following URL:

https://device.sso.ap-northeast-1.amazonaws.com/

Then enter the code:

XXXX-WWWW

There are 6 AWS accounts available to you.
                                       :
                                       :

SSO画面に登録されているAWSアカウントがリストされます。ログインしたいAWSアカウントを選択します。 f:id:hitoshi-shoji:20201204234623p:plain

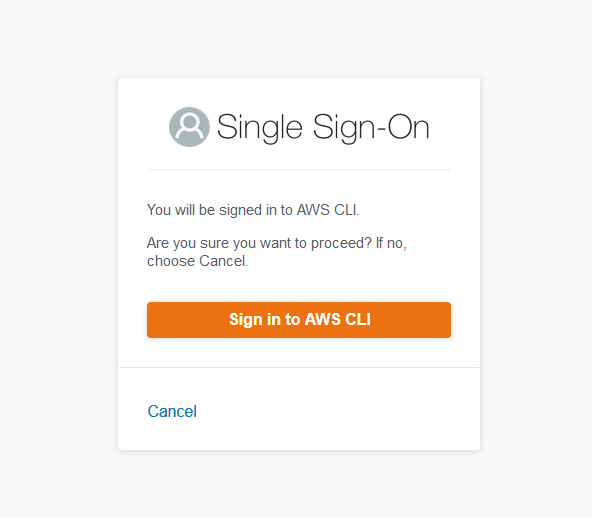

ブラウザが起動し、「Sing into AWS CLI」ボタンをクリックします。 f:id:hitoshi-shoji:20201204234730p:plain

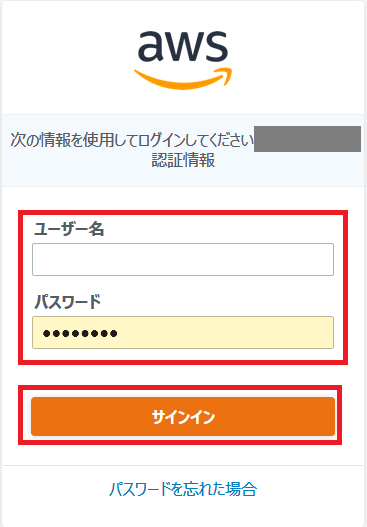

SSOログイン画面が表示されます。ログインします。

f:id:hitoshi-shoji:20201204234801p:plain

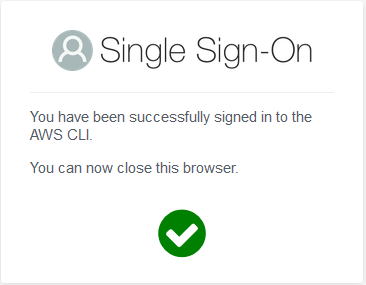

f:id:hitoshi-shoji:20201204234823p:plain

Treminalに戻ります。

## Profileを設定します。profile name は任意です。

Using the account ID 682167675618
The only role available to you is: AdministratorAccess
Using the role name "AdministratorAccess"
CLI default client Region [None]: ap-northeast-1
CLI default output format [None]: json
CLI profile name [AdministratorAccess-682167675618]: poc

To use this profile, specify the profile name using --profile, as shown:

aws s3 ls --profile poc
PS C:>

## AWS CLI 確認　(S3 backet 一覧表示)
PS C:> aws s3 ls --profile poc
2020-10-30 15:44:29 XXXXXX1
2020-09-10 11:22:23 XXXXXX2
2020-10-28 21:34:29 XXXXXX3
2020-11-02 21:52:42 XXXXXX4
2020-10-30 15:53:02 imageXXXXXXXX
2020-10-23 23:40:06 imageXXXXYYYY
2020-10-23 09:53:50 imageYYYYYYYY
2020-10-24 13:11:18 imageXXXXXXXX
2020-10-27 15:28:30 imageZZZZZZZZ
PS C:>

## ローカルPCでIAM権限に応じたAWS CLI(--profile 付与)を実行することが可能です。

　 　

2. SSMセッションマネージャー経由でのEC2ログイン手順

参考 ステップ 8: (オプション) Session Manager を通して SSH 接続を有効にする

  • SSOアカウントでAWS CLIログインした状態。
  • 事前にLinuxへSSH秘密鍵(xxx.pem)をローカルPCに配置。

「.ssh/config」 の設定例

# SSH over Session Manager
host i-* mi-*
        ProxyCommand sh -c "aws ssm start-session --profile ${profile} --target %h --document-name AWS-StartSSHSession --parameters 'portNumber=%p'"

AWS CLIでEC2インスタンスのinstance-id取得

## Instance-ID 取得
$ aws ec2 describe-instances --profile poc | jq '.Reservations[].Instances[] | {InstanceId, InstanceName: (.Tags[] | select(.K
ey=="Name").Value)}'
            :
{
  "InstanceId": "i-015XXXXXXXXXXXX",
  "InstanceName": "CentOS"
}
            :

## インスタンス起動確認
$ aws ec2 describe-instance-status --instance-ids i-015XXXXXXXXXXXX --profile poc| jq '.InstanceStatuses[] | {InstanceId, In
stanceState: .InstanceState.Name, SystemStatus: .SystemStatus.Status, InstanceStatus: .InstanceStatus.Status}'
{
  "InstanceId": "i-015XXXXXXXXXXXX",
  "InstanceState": "running",
  "SystemStatus": "ok",
  "InstanceStatus": "ok"
}

EC2(CentOS7)へssh接続

$ export profile="poc"

ssh <user>@<instance-id> -i <秘密鍵>

$ ssh centos@i-015XXXXXXXXXXXX -i .ssh/aEC2.pem
Last login: Wed Nov  4 07:51:36 2020 from localhost
[centos@ip-　~]$
[centos@ip-　~]$　who
centos   pts/0        Nov  5 04:57 (localhost)

一般サイト SCP でファイル転送 ポートフォワードしてプライベートサブネットのRDS接続

(参考情報) AWS CLI でインスタンス停止

## インスタンス停止
$ aws ec2 stop-instances --profile poc --instance-ids i-015b2XXXXXXXXXX
{
    "StoppingInstances": [
        {
            "CurrentState": {
                "Code": 64,
                "Name": "stopping"
            },
            "InstanceId": "i-015b2XXXXXXXXXXX",
            "PreviousState": {
                "Code": 16,
                "Name": "running"
            }
        }
    ]
}

## 停止確認
$ aws ec2 describe-instances --profile poc --instance-ids i-015b2XXXXXXXXXX | jq '.Reservations[].Instances[] | {InstanceId,
 InstanceState: .State.Name}'
{
  "InstanceId": "i-015b2XXXXXXXXXXXXX",
  "InstanceState": "stopped"
}

一般サイト 【Tips】AWS CLIを使ってAmazon EC2を起動・停止するワンライナーまとめ

AWS Systems ManagerのRunCommand機能でChef実行メモ

前提確認

  • 対象EC2のOSにSSM Agentが導入済みでssm-userがsudo可能な構成
  • 対象EC2のIAMロールに"AmazonS3ReadOnlyAccess"などS3読取権限が付与されアクセス可能

Chef Cookbook配置用のS3 Bucketを東京リージョンへ作成

(例) cookbook20200923 など

S3 BucketのBucket Policyの設定

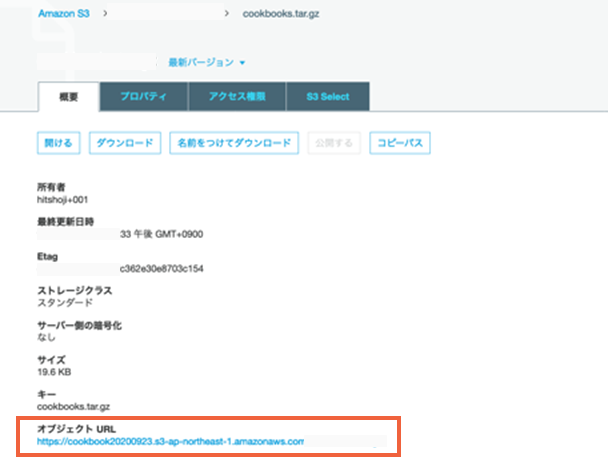

SystemsManagerでS3のCookbookを指定する際、オブジェクトURLでの指定となるためBucket Policyを指定します。 以下VPCからアクセス可能なBucket Policyの設定例です。 [S3] -> [cookbook20200923] -> [アクセス権限タブ] -> [バケットポリシー]

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Sid": "AllowGetObjectFromVPC",
            "Effect": "Allow",
            "Principal": "*",
            "Action": "s3:*",
            "Resource": [
                "arn:aws:s3:::cookbook20200923/*",   ← 作成したBucket名
                "arn:aws:s3:::cookbook20200923"
            ],
            "Condition": {
                "StringLike": {
                    "aws:SourceVpc": "vpc-XXXXXXXXXXXX"   ← アクセスするVPC名
                }
            }
        }
    ]
}

Chef Cookbookの配置

適用したいCookbookをtar+gzコマンドでアーカイブし、1で作成したS3 Bucketへ配置する。

# ls -l cookbooks/
total 0
drwxr-xr-x 6 root root 168 Sep 16 03:36 httpd_centos
drwxr-xr-x 6 root root 168 Sep 16 03:36 httpd_install
# tar zcvf cookbooks20200923.tar.gz ./cookbooks
(略)
# ls -l cookbooks20200923.tar.gz
-rw-r--r-- 1 root root 14044 Sep 23 05:04 cookbooks20200923.tar.gz      ←このファイルを1で作成したS3 BucketへUPLOADしてください。

AWS Systems ManagerでのChef実行例

S3 Bucketに配置したCookbookファイルのオブジェクトURL確認 f:id:hitoshi-shoji:20201204233703p:plain

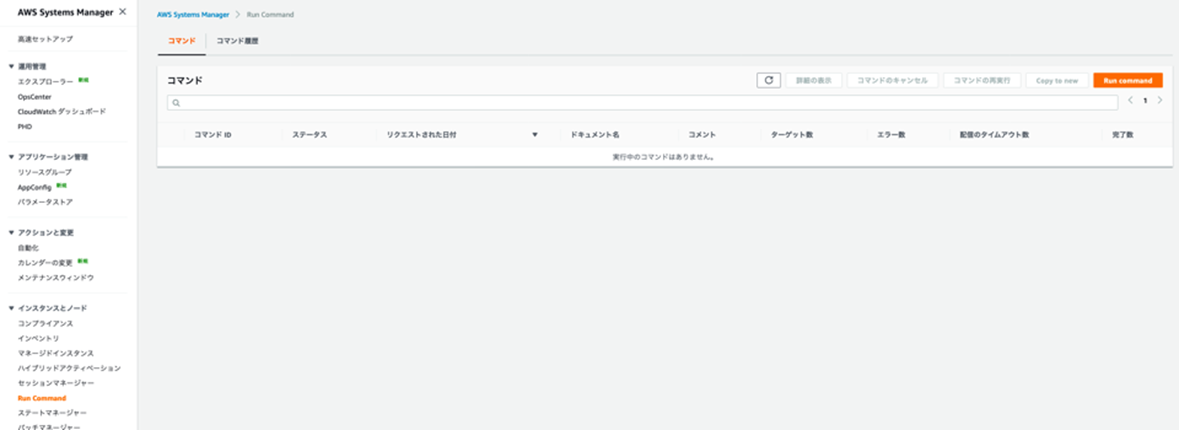

AWS Systems Managerのrun command実行 f:id:hitoshi-shoji:20201204233746p:plain

AWS Systems Managerのrun command実行(AWS-ApplyChefRecipes) f:id:hitoshi-shoji:20201204233851p:plain

AWS Systems Managerのrun command実行結果 f:id:hitoshi-shoji:20201204234143p:plain

ElastiCache(Redis)でAUTH構成時のRails TLS接続確認方法について

ElastiCache(Redis)で認証(Redis auth)設定を構成する場合、Redisへの通信暗号化が前提となります。

Redis-Authと通信暗号化 構成時の接続確認方法について記載させて頂きます。

1. redis-cli での接続確認

redis-cliは、通信暗号化機能が実装されていないため、stunnelを使用した疎通・接続確認が可能です。

Amazon ElastiCache の転送時の暗号化が有効化された Redis ノードへの接続に redis-cli を使用するにはどうすればよいですか?

redis-cli を使用して送信中の暗号化を有効にした Redis 用 Amazon ElastiCache ノードへの接続

2. [参考情報] rails consoleを使用した接続確認

環境

Rails Client (AmazonLinux 2)

$ ruby -v
ruby 2.6.6p146 (2020-03-31 revision 67876) [x86_64-linux]
$ gem -v
3.0.3
$ rails -v
Rails 5.2.4.3
$ gem list redis

*** LOCAL GEMS ***
redis (4.2.1)
redis-actionpack (5.2.0)
redis-activesupport (5.2.0)
redis-rack (2.1.3)
redis-rails (5.0.2)
redis-store (1.9.0)
redis-store-testing (0.0.2)

rails consoleでの接続/検証コマンド

Redisオブジェクト作成時のurlを"rediss://"にします。 (url: 'rediss://<パスワード>>@:<ポート>/0')

$ rails c
Loading development environment (Rails 5.2.4.3)
irb(main):001:0> redis = Redis.new(url: 'rediss://:This-is-a-sample-token@master.xxxxxxxx.yyyyy.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://master.xxxxxxxxx.yyyyy.apne1.cache.amazonaws.com:6379/0>
irb(main):002:0> redis.set "mykeyid0002", "123456789abcdefg"
=> "OK"
irb(main):003:0> redis.keys => ["mykeyid0002", "keyid1111", "mykeyid0001", "hoge"]

参考情報 Support of encryption when using Redis from Amazon ElastiCache

3. [参考情報] Rails session_store使用時の設定、接続/検証コマンド

Ruby on Railsサンプル簡易アプリをrails newで作成。 session_storeを用いたセッション管理をElastiCacheに格納するため以下session_store.rbを作成。

config/initializers/session_store.rb

<ApplicationName>::Application.config.session_store :redis_store, {
  servers: [
    {
      host: "master.xxxxxx.yyyyyy.apne1.cache.amazonaws.com",      # EndPoint FQDN
      port: 6379,                                                                                                   # Port
      db: 0,
      password: "this-is-a-test-token",                                                             # auth token (password)
      ssl: true,                                                                                                       # ssl enable
      namespace: "session"
    },
  ],
  expire_after: 90.minutes
}

rails s -b でアプリケーションを起動し、ブラウザからアクセス。

$ rails s -b 10.0.X.X
=> Booting Puma
=> Rails 5.2.4.4 application starting in development
=> Run `rails server -h` for more startup options
Puma starting in single mode...
* Version 3.12.6 (ruby 2.6.6-p146), codename: Llamas in Pajamas
* Min threads: 5, max threads: 5
* Environment: development
* Listening on tcp://10.0.X.X:3000
Use Ctrl-C to stop

ElastiChacheにセッション情報が格納されているか確認。

$ rails c
Running via Spring preloader in process 16498
Loading development environment (Rails 5.2.4.4)
irb(main):001:0> redis = Redis.new(url: 'rediss://:This-is-a-sample-token@master.xxxxxx.yyyyyy.apne1.cache.amazonaws.com:6379/0')
=> #<Redis client v4.2.1 for redis://master.xxxxx.yyyyy.apne1.cache.amazonaws.com:6379/0>

irb(main):002:0> redis.keys
=> ["session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"]                                                        # Session情報Key

irb(main):003:0> redis.get "session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"　　　　
=> "\u0004\b{\u0006I\"\u0010_csrf_token\u0006:\u0006EFI\"1fRkIT2faQQxor1sqNiRaDCp6l3G2eEsKR2XA8ImG2ZI=\u0006;\u0000F"　　 # Session情報
### 他クライアントからRailsアプリケーションへアクセス
irb(main):004:0> redis.keys
=> ["session:2::19177af23f6ec49087bf08ca78deda97d7dd7f884d8b77f367df6d7599b4350a", "session:2::11bd96f4315c95ef2b216bcf4e2807a056efdb2143735d41bb3f2c2ae689c247"]                # Session情報Keyが追加された
irb(main):005:0>

参考情報 Support of encryption when using Redis from Amazon ElastiCache

NLB経由でPrivateSubnetへvsFTPdを構成メモ

NLB経由でFTPサーバをPrivateSubnetに配置構成メモ

参考：

[AWS] NLB経由でFTP接続する際の注意点 - Qiita

How to run an FTPS server behind the AWS Network Load Balancer | by Michael Kirk | Medium



構成したアーキテクチャ図

  • データ転送用ポートは２つ用意
  • passive modeが前提
  • vsftpdサーバは同時起動できない
  • VPC、Subnet、EC2、Linux、vsFTPdは構成済み

f:id:hitoshi-shoji:20201009212949p:plain

アーキテクチャ図

1. /etc/vsftpd/vsftpd.conf の設定

 /etc/vsftpd/vsftpd.conf

anonymous_enable=NO
local_enable=YES
write_enable=YES
local_umask=022
dirmessage_enable=NO
xferlog_enable=YES
connect_from_port_20=NO
xferlog_std_format=NO
ascii_upload_enable=YES
ascii_download_enable=YES
listen=YES
listen_ipv6=NO
pasv_enable=YES
pasv_addr_resolve=YES
pasv_address=[ NLBのFQDN　.amazonaws.com]
pasv_promiscuous=NO
pasv_min_port=60001 ←データ転送用ポート範囲指定(同時接続可能数)
pasv_max_port=60002　←データ転送用ポート範囲指定
use_localtime=YES
userlist_deny=NO
pam_service_name=vsftpd
userlist_enable=YES
tcp_wrappers=NO
force_dot_files=YES

2. NLB用ターゲットグループ設定

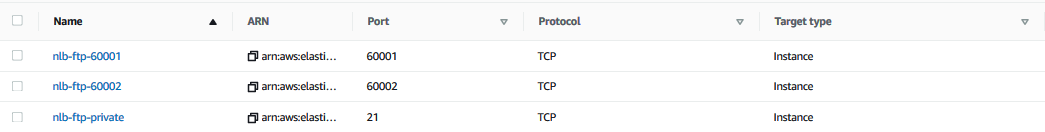

NLB用ターゲットグループは、制御ポート用、データ転送ポート用(pasv_min_port~pasv_max_port) を作成する。

f:id:hitoshi-shoji:20201010005052p:plain

ターゲットグループ一覧

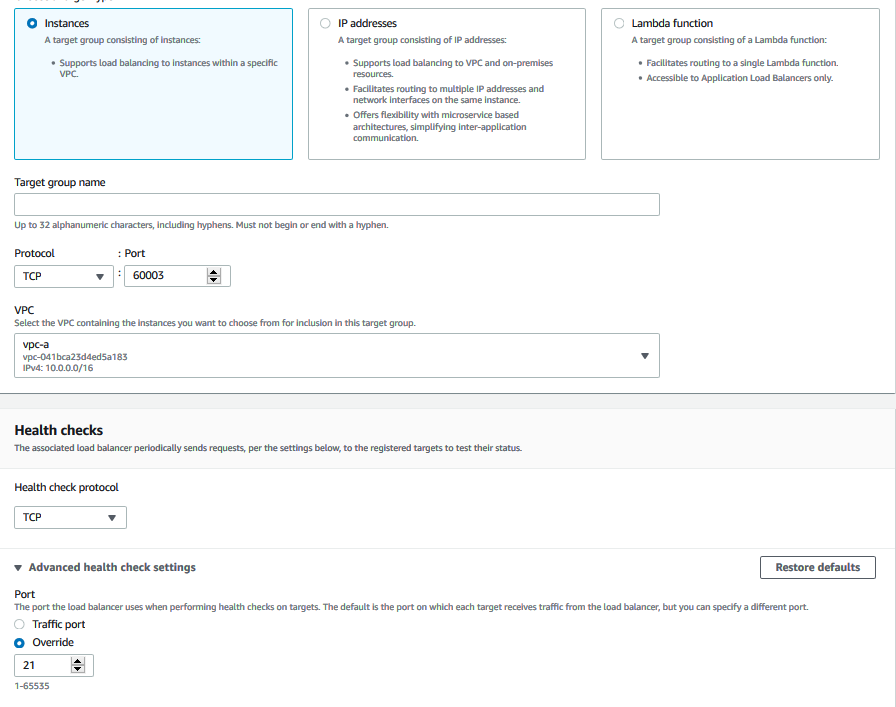

データ転送ポート用(pasv_min_port~pasv_max_port) ターゲットグループ作成時は、HealthCheck項目のportをOverride選択して21にすることを忘れないようにします。



f:id:hitoshi-shoji:20201010005337p:plain

ヘルスチェック Overrideを21にする



3. NLB作成

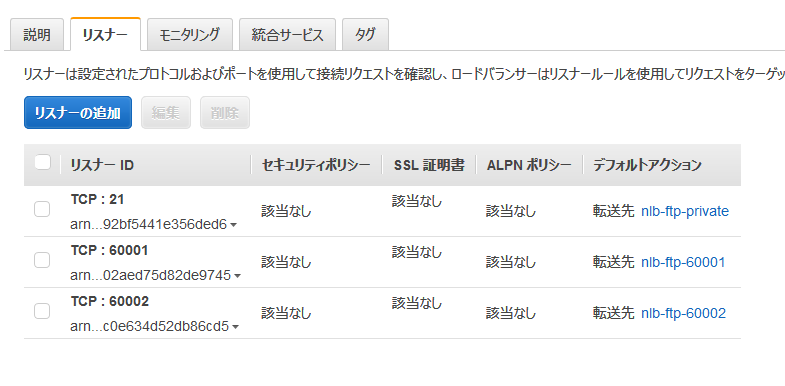

 NLB作成は、以下のように制御用ポート、データ転送用ポート(2.で作成したターゲットグループを指定)を作成する

f:id:hitoshi-shoji:20201010010122p:plain

リスナー設定

 4. ftpでNLB(FQDN)へ接続検証

  • FFFTP Ver4.7、WinSCP 5.17.7 で稼働確認できました。
  • データ転送ポートはどれくらい確保すべきか。。
